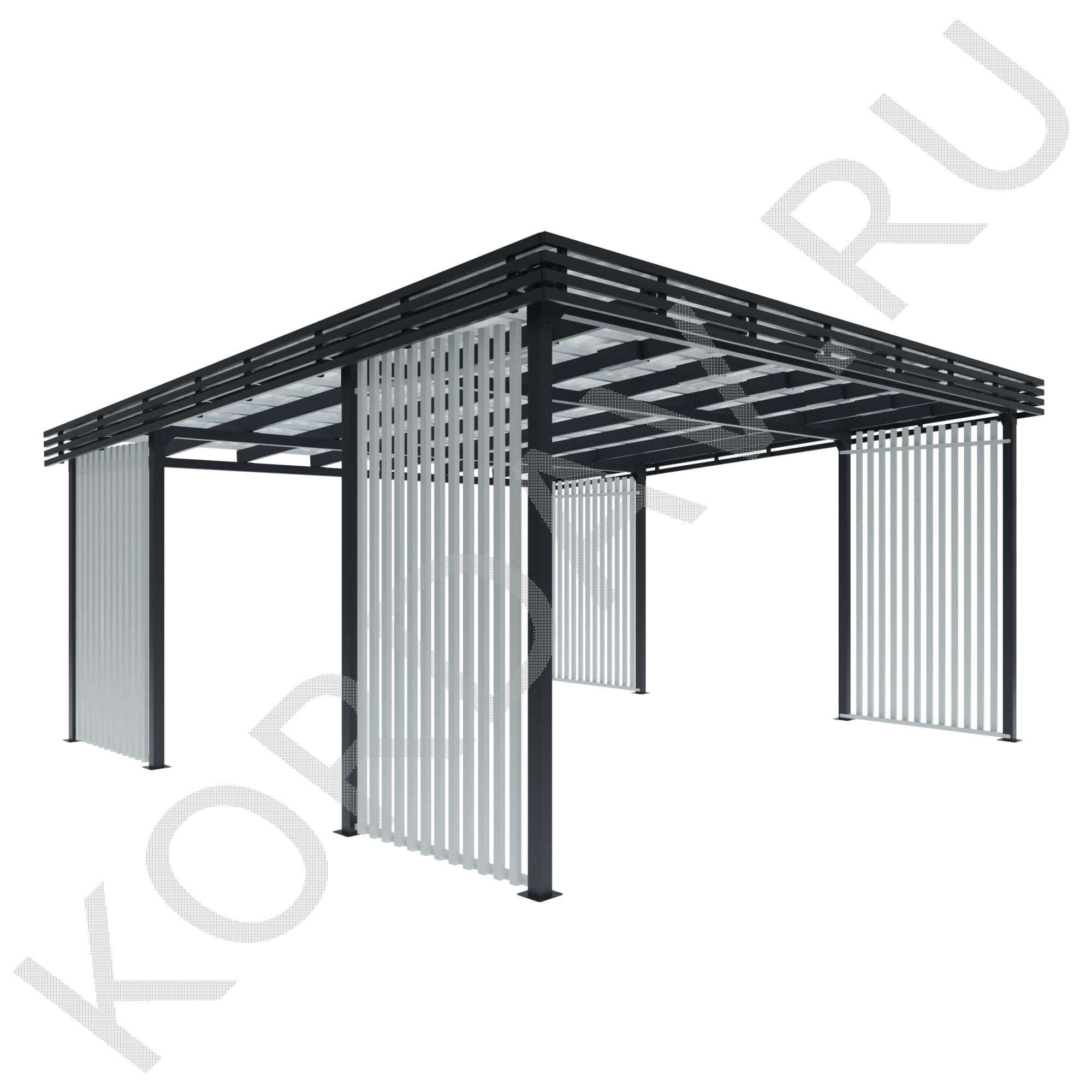

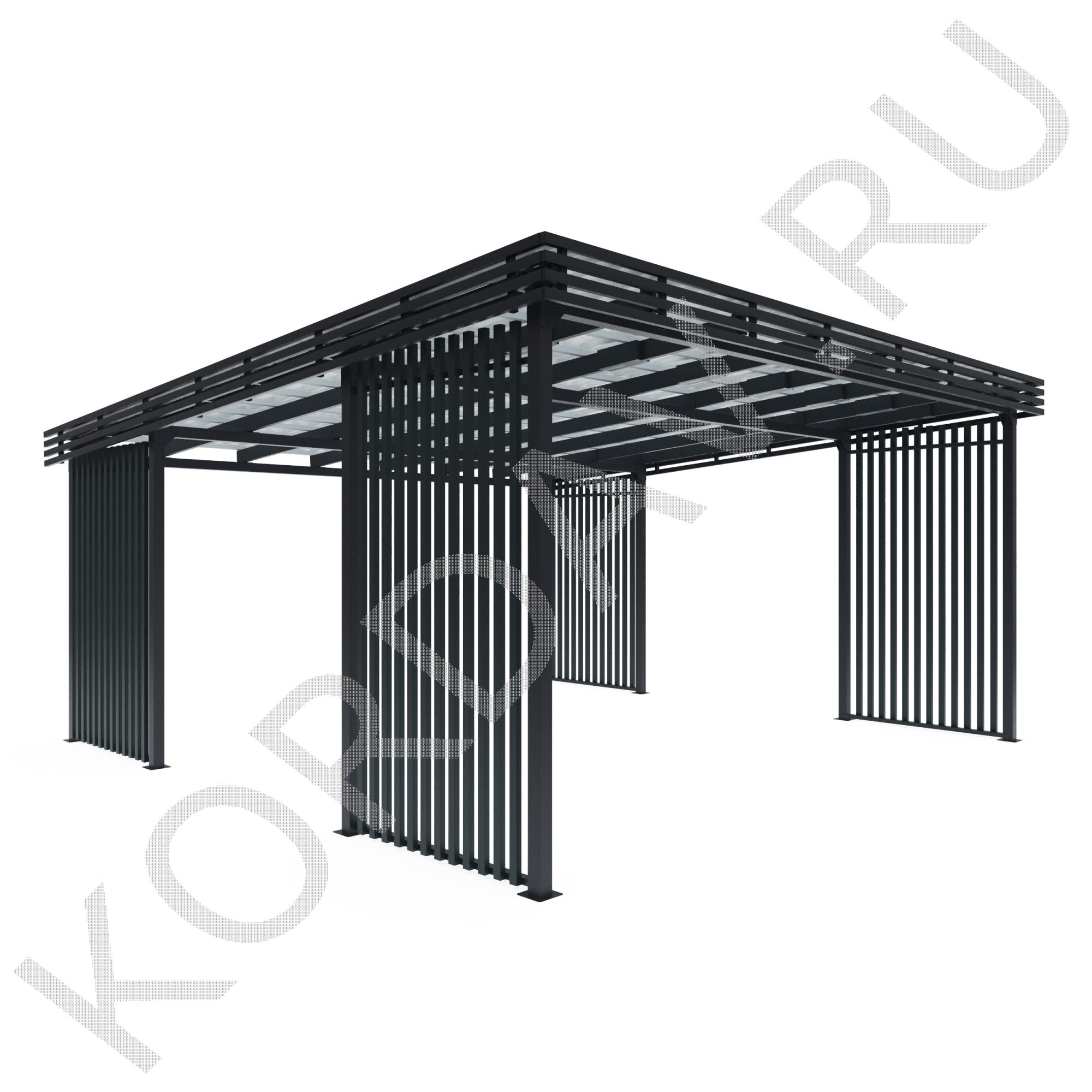

Навес для машин НДММ1

Описание

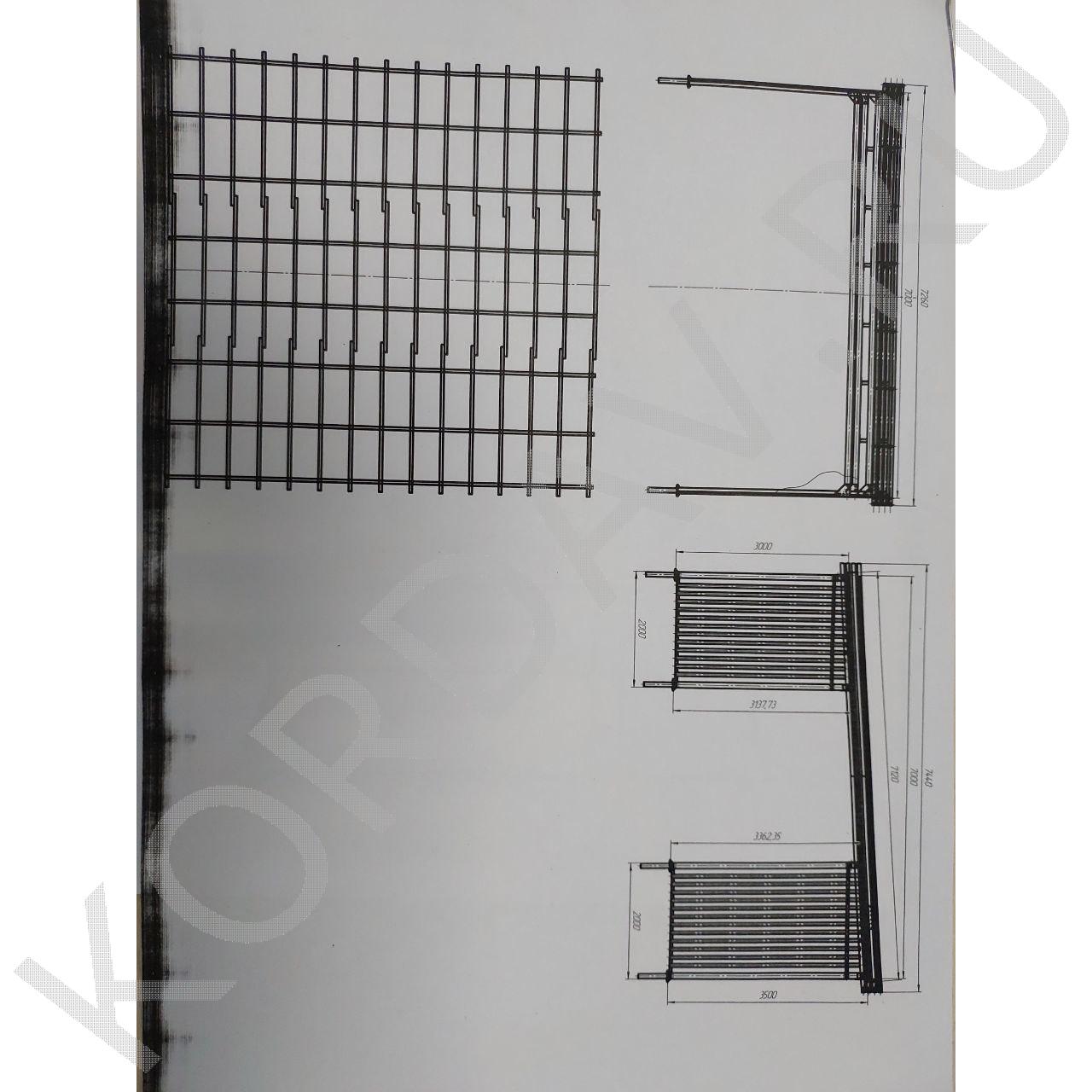

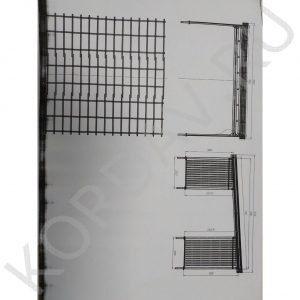

1. Несущая конструкция (Каркас)
Несущая конструкция навеса:

• Стойки из стального квадратного профиля 100х100 мм:

  • 2 шт. высотой 3000 мм;

  • 2 шт. высотой 3138 мм.

• В нижней части стоек предусмотрен квадратный фланец 200х200 мм для установки на закладную деталь, заделываемую в бетонный фундамент на глубину 600 мм.

• Горизонтальный опорный брус (6800х235х100 мм) укладывается по периметру верхней части, крепится болтовым соединением и накладками 210х210 мм из стального листа толщиной 5 мм. Служит основой для крепления стропильной системы.

• По бокам устанавливается решётка из профиля 60х40 мм, габаритами 1800х2970х100 мм.

Количество: 1 комплект

2. Крыша

• Стропила из хвойных пород дерева, сечением 150х50 мм.

• Обрешётка из хвойных пород дерева, сечением 50х50 мм.

• Настил крыши — оцинкованный профилированный лист НС-35 толщиной не менее 0,5 мм.

• Количество листов: 16 шт., размером 1000/1060х4000 мм.

Количество: 1 комплект

3. Боковая стенка

• Боковая обшивка и обшивка верхнего цоколя выполнены из металлического профиля 60х40 мм.

Количество: 1 комплект
